【特許】ボールポイント破損時の破片形状管理
| 商品名 | 未発表 | 価格 | 未定-円 |
|---|---|---|---|
| サイズ | 約***g |
タニサンクラフト初の特許が公開されました、
【発明の名称】ボールポイント破損時の破片形状管理
【公開番号】特開2017-205851
【出願番号】特願2016-113910
ボールポイントをオーバートルクで使用した場合に、
工具がねじ頭の穴の中に破断して残ってしまいますが、
この特許内容であれば破片が容易に回収できます。
プーリー等の止めねじで折れてしまった場合は特に有効です。
どのようにするかなどまだ何も決めていません、
そもそもこのような後ろ向きな発明にニーズがあるのか、
甚だ疑問です。
このアイディアを利用くださる企業様はいらっしゃいますでしょうか、
ご興味がございましたらご一報ください。
釣具の設計製造販売のタニサンクラフト課外活動。
以下が出願時の要約です。
(57)【要約】
【課題】

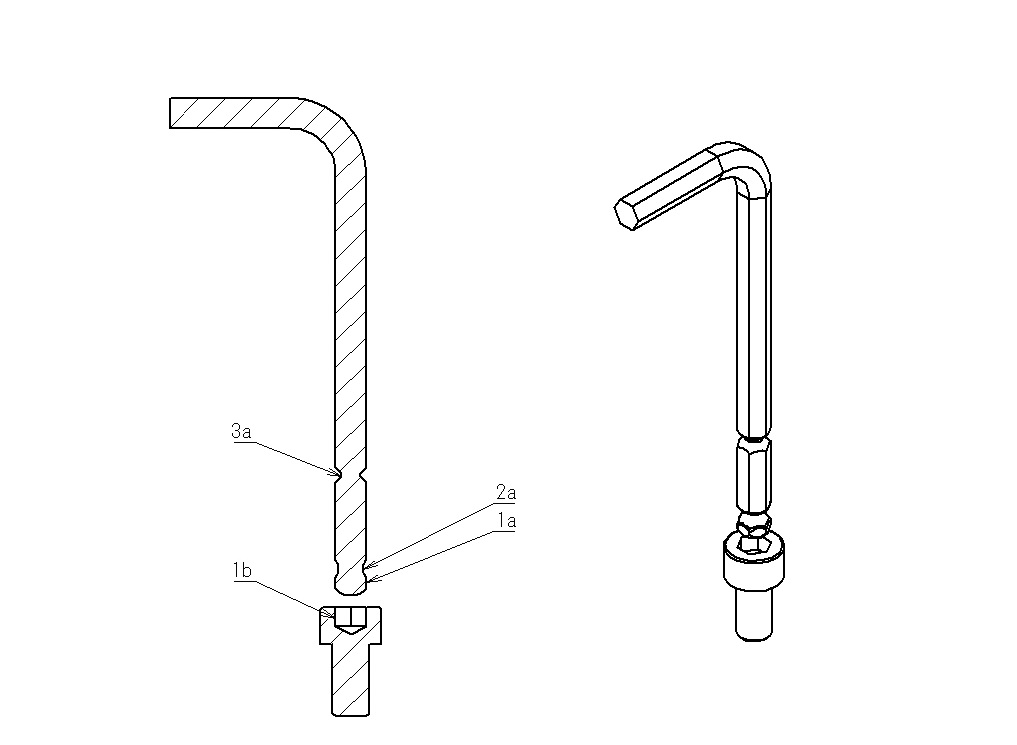

ボールポイントを有する六角棒スパナや差し替え式ボールポイントに球状部を設けることで、
ボルトに対してボールポイントを有する六角棒スパナや差し替え式ボールポイントを傾斜させて使用可能であるが、
過度な力で使用するとくびれの部分でねじ切れてしまい、
ボルトの穴の中に球状部が残ってしまう事があり、破片の除去が困難であった。
【解決手段】
ボールポイントを有する六角棒スパナや差し替え式ボールポイントに、
球状部を設けることでねじ切れやすくなってしまったくびれよりも、
ねじ切れやすい破損用箇所を設ける、
過度な力かかった場合に破損用箇所がねじ切れるようにして、
球状部に突出部を残すことで破片につかみしろとなる突出部が残るため、
破片の取り出しが容易になる。
********
